什么是汽車電機控制器？
       汽車電機控制器是一種集成電路，?通過主動工作來控制電機按照設定的方向、?速度、?角度和響應時間進行工作。?它在電動車輛中的應用尤為關鍵，?主要功能是根據檔位、?油門、?剎車等指令，?將動力電池所存儲的電能轉化為驅動電機所需的電能，?從而控制電動車輛的啟動運行、?爬坡力度等行駛狀態。?電機控制器由逆變器和控制器兩部分組成，?逆變器負責接收電池輸送的直流電并逆變成三相交流電供給汽車電機，?而控制器則接受電機轉速等信號反饋，?通過調節變頻器頻率來實現加速或減速。?

WAYON應用于汽車電子的分立器件包含20-150V各電壓平臺LV MOS、650V高壓超結MOS、1200V SiC MOS/ SiC SBD及各頻率段分立IGBT，可大面積覆蓋汽車各系統應用，包括：

● 智能座艙

● 線控底盤

● 熱泵管理

● 車載OBC

● BMS

等應用，擁有良好的電氣特性及可靠性。

公司檢測中心通過CNAS認證，具備按AEC準則開展檢測的能力，出貨的每個器件也通過三批次、符合 AEC-Q101標準的長期可靠性驗證。

WAYON G4系列車規MOSFET采用第四代屏蔽柵溝槽技術，符合IATF 16949的車規級封裝，無引腳封裝結合銅夾技術的使用，讓產品的雪崩承受能力，電流能力，開關速度，安全工作區（SOA）等都有大幅提升。得益于生產過程管控和工藝的提升，VGS(th) 分布也大幅縮窄。

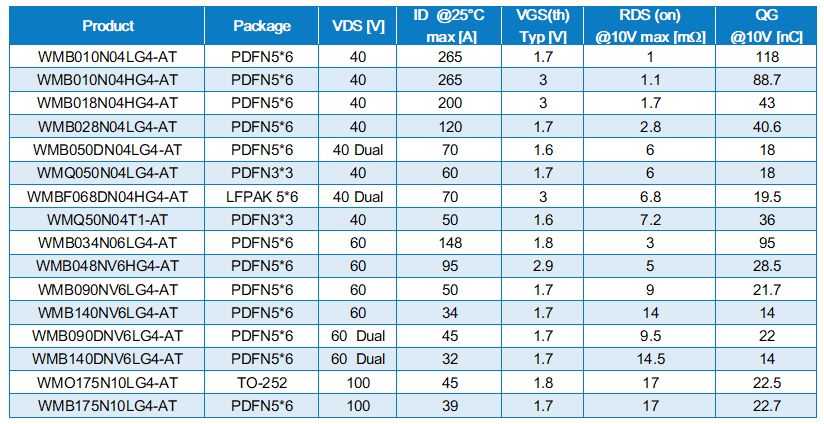

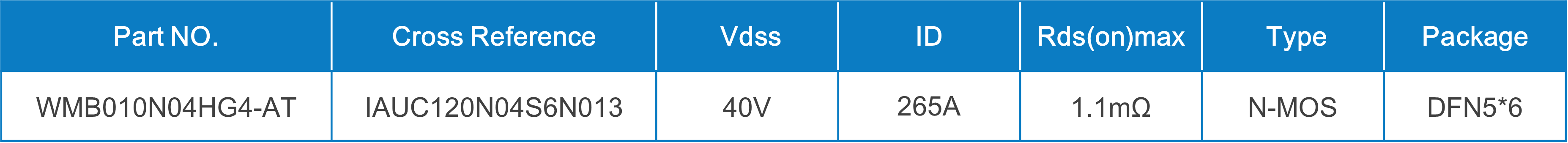

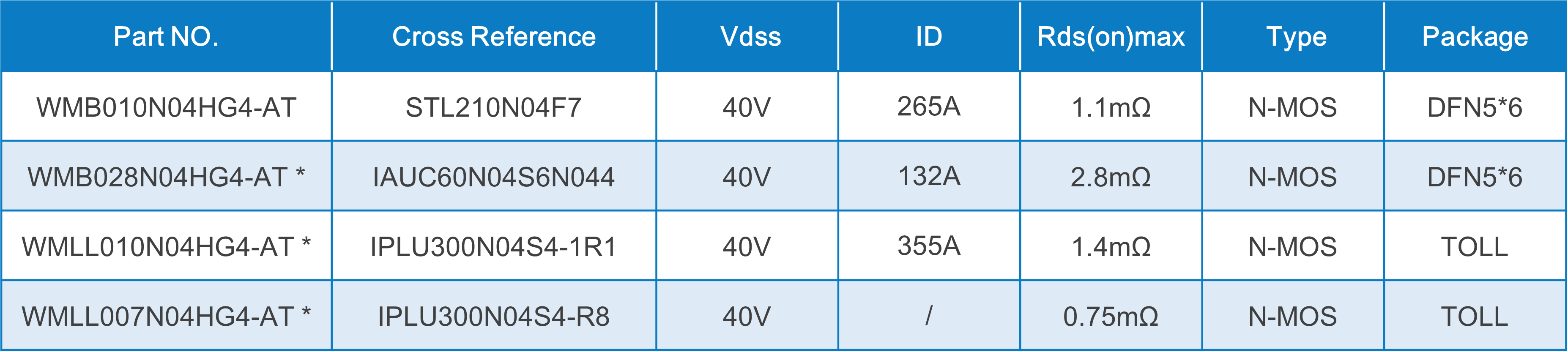

維安車規MOS優勢產品推薦

通用MCU或DSP的IO電壓通常是5V\3.3V，IO的電流輸出能力在20MA以下，不足以直接驅動功率MOSFET。所以使用通用MCU或DSP來設計電機驅動器時，通常需要搭配外部的MOSFET驅動器，我們稱之為“預驅”。

在設計汽車風機、水泵、油泵等電機驅動控制器時，使用車規MCU+車規預驅+車規N溝道功率MOSFET，可以適配不同功率、各種通信方式和各種驅動方式。

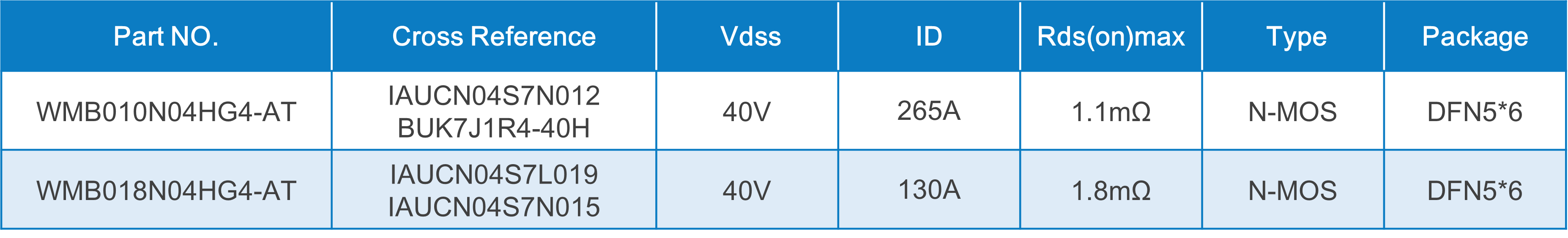

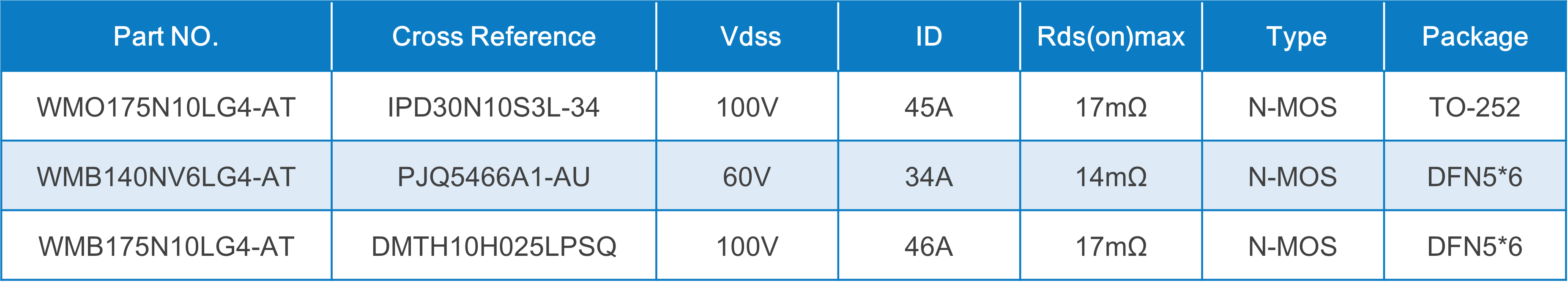

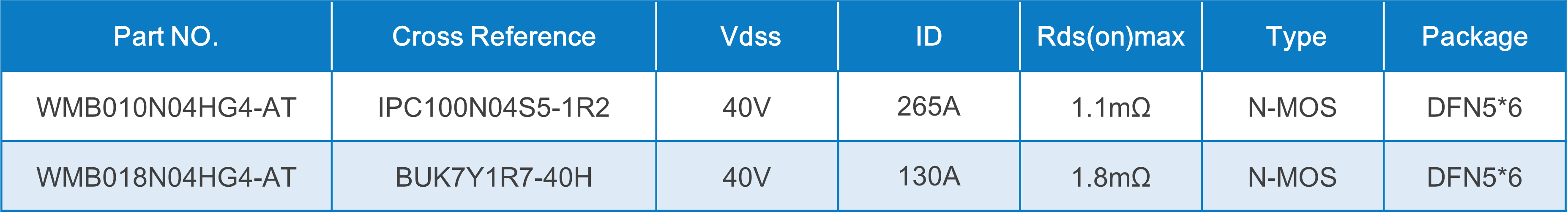

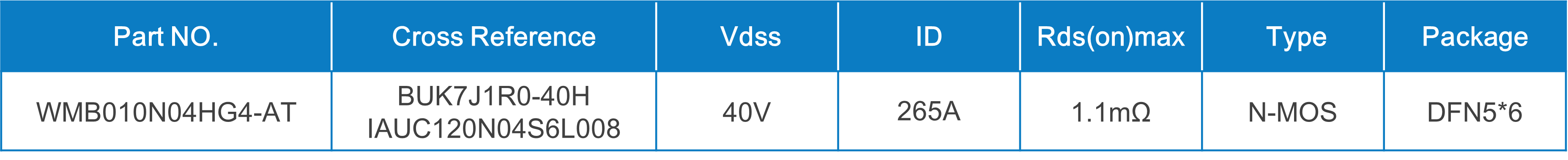

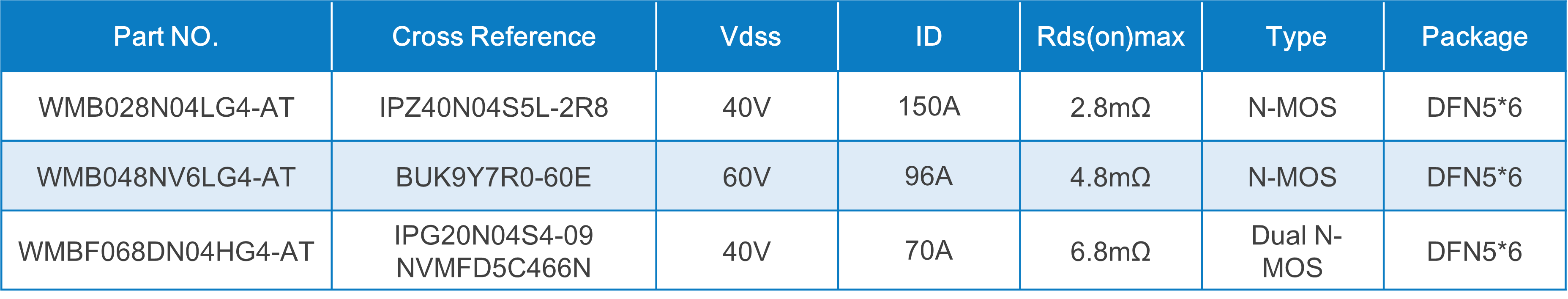

汽車應用框圖及型號推薦

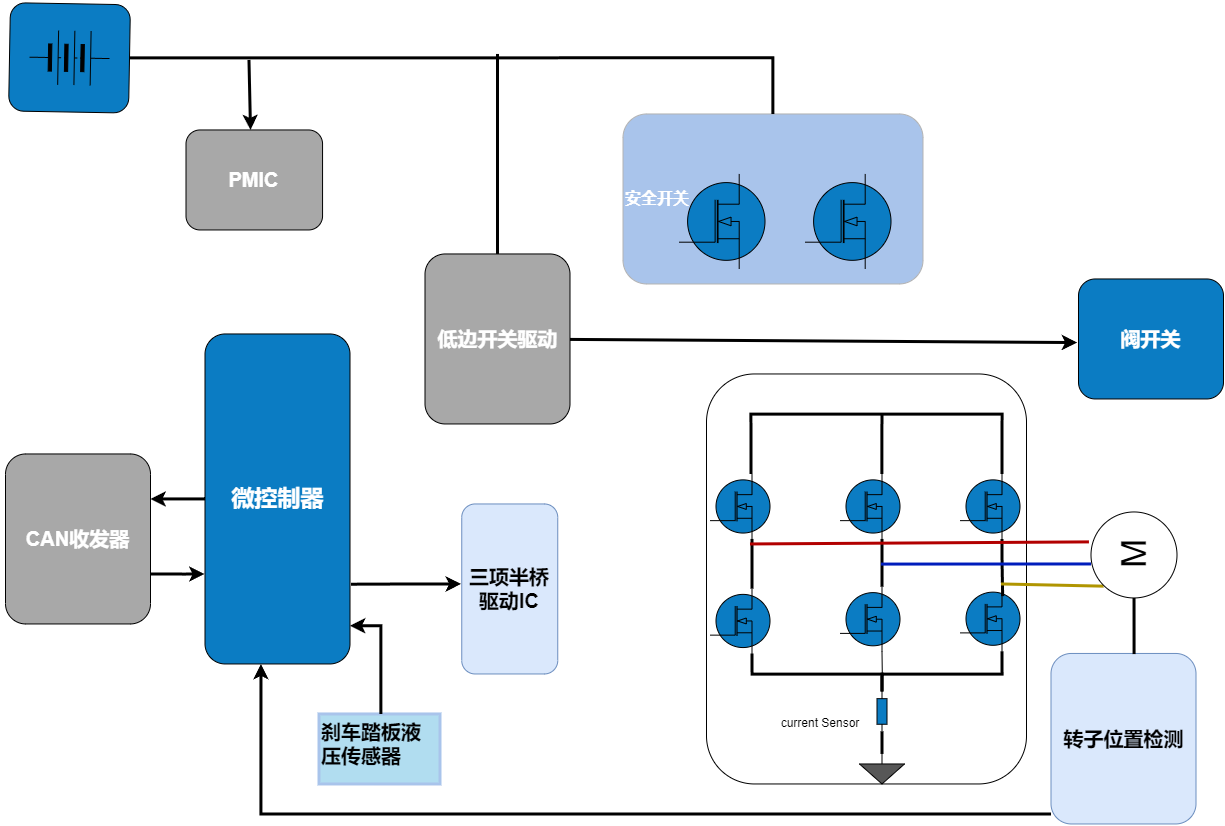

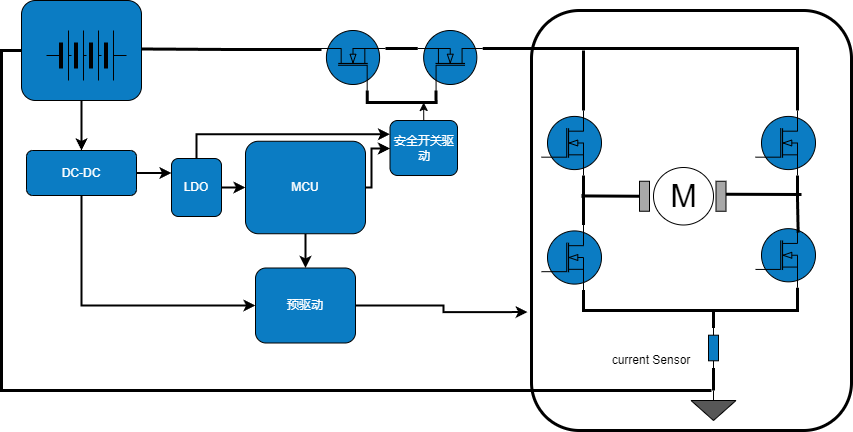

1、線控底盤-電子剎車應用

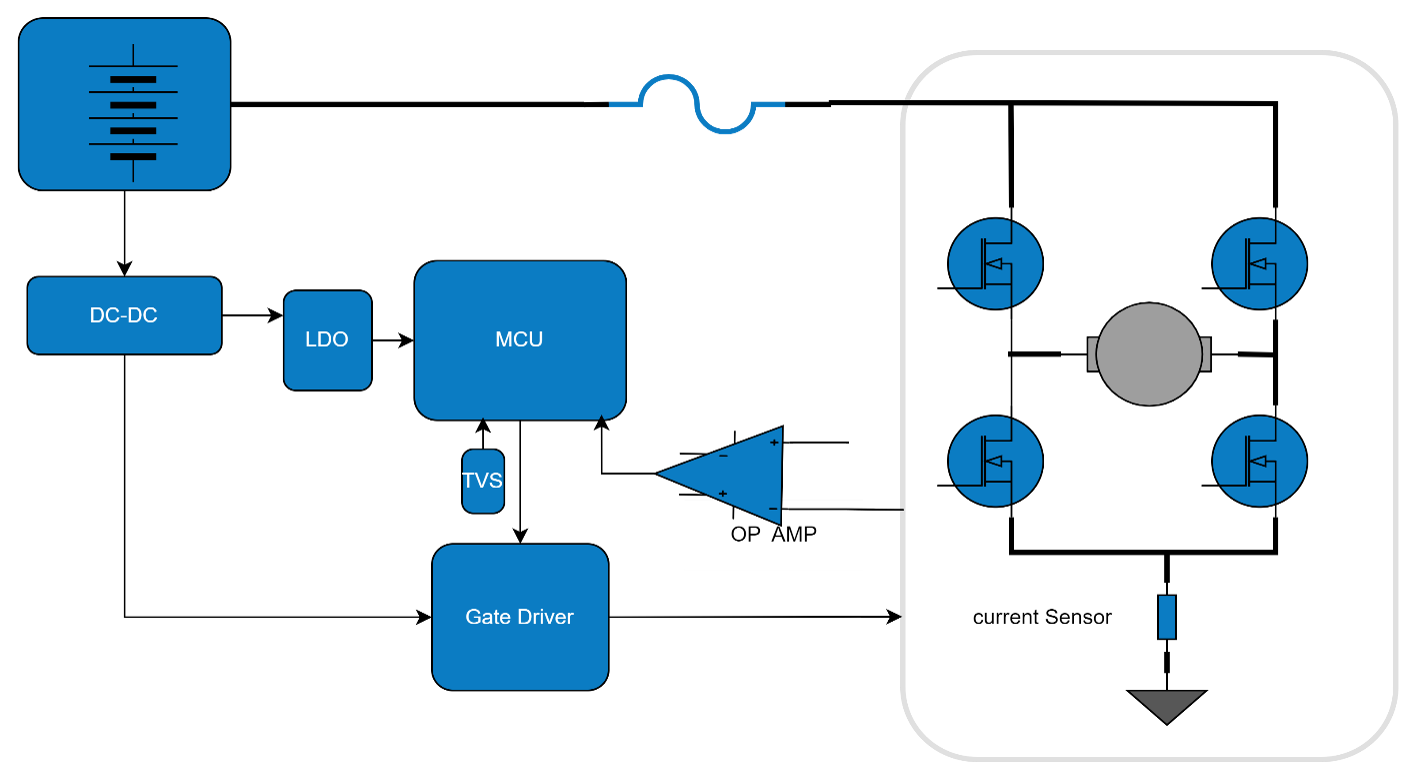

2、汽車風扇電機應用

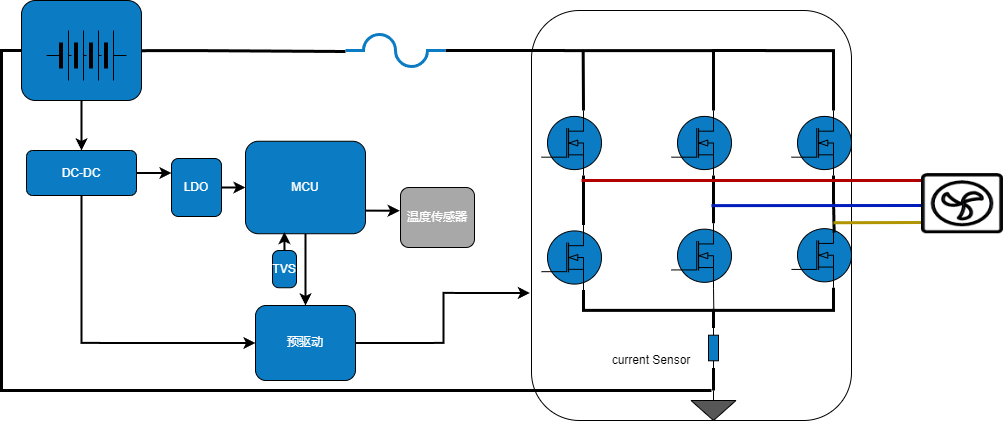

3、汽車油泵、水泵電機應用

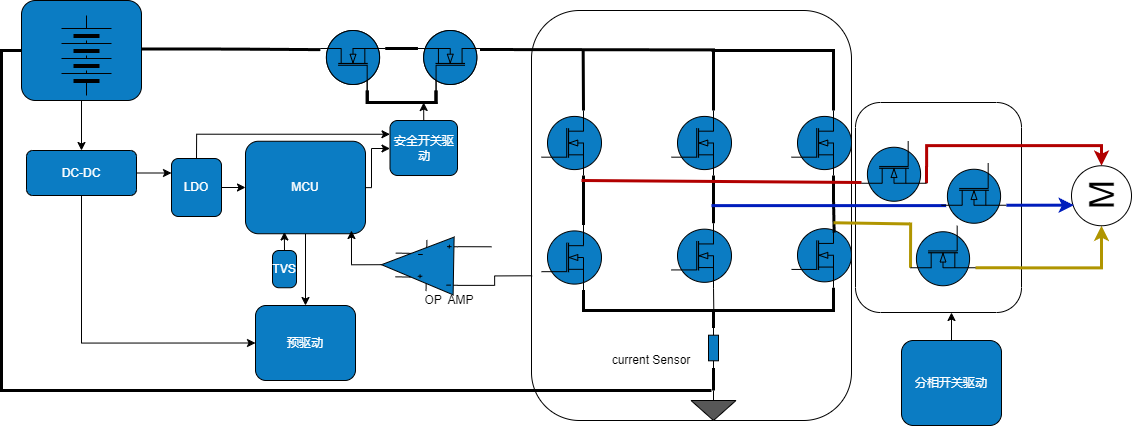

4、汽車EPS電機應用

5、汽車座椅、車窗、尾箱無刷電機應用

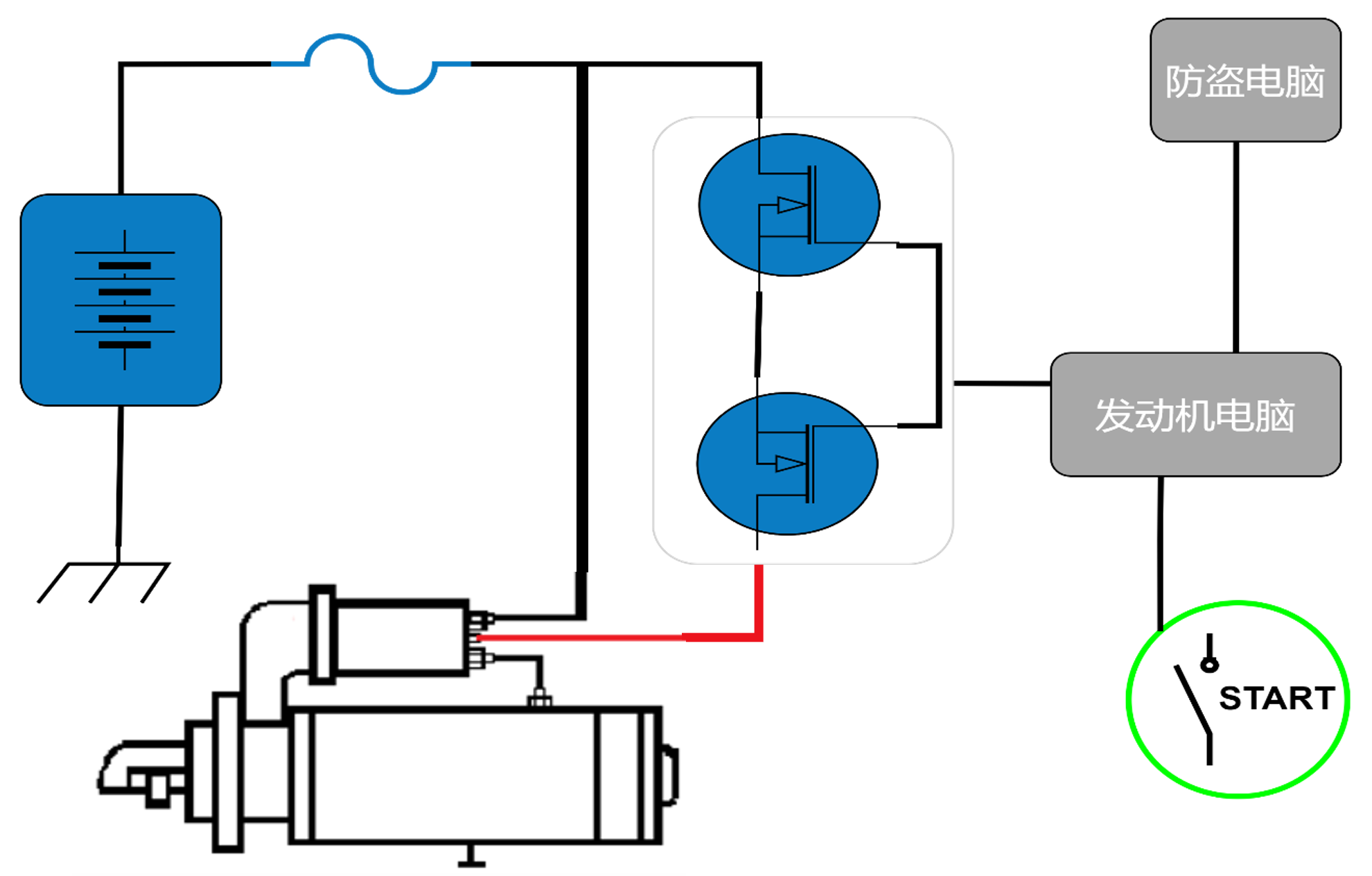

6、汽車啟停電源應用

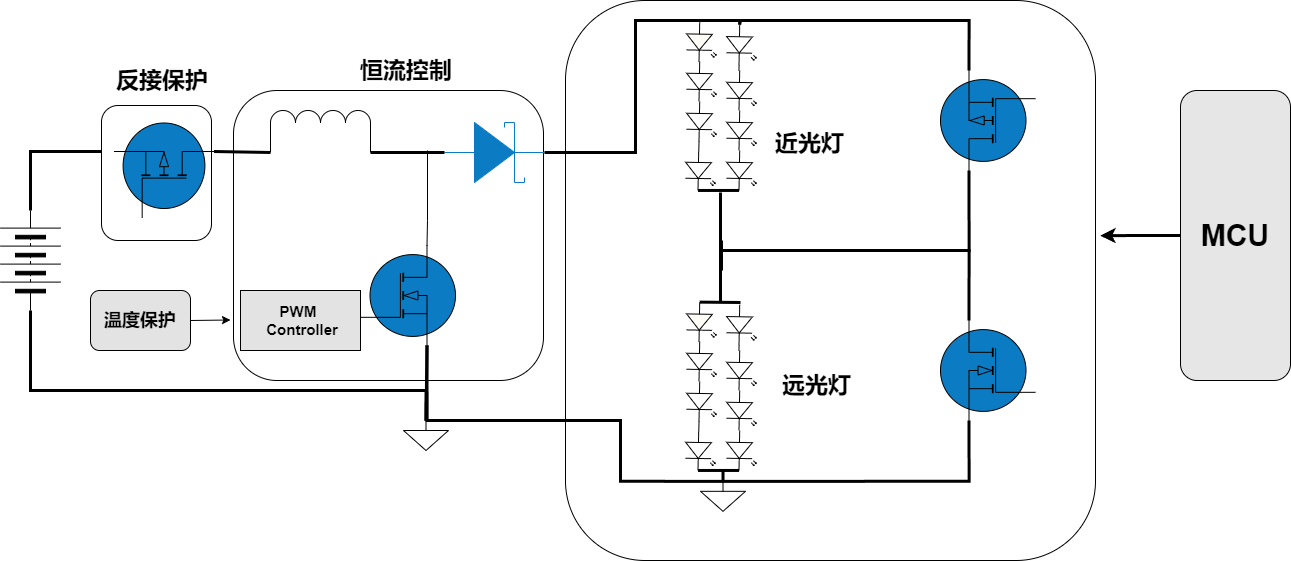

7、汽車車燈應用

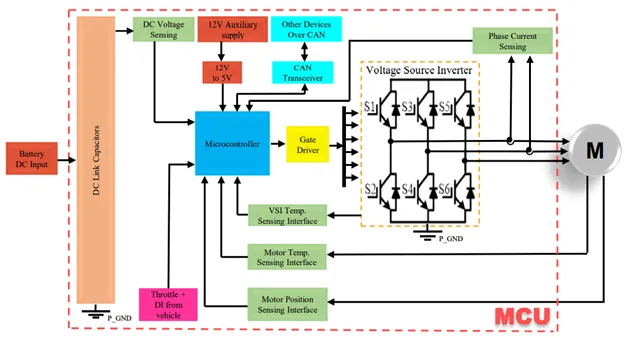

 電機控制器的基本原理圖

電機控制器（MCU）的設計原理如圖所示。

MCU主要由以下幾個模塊組成：

微控制器（Microcontroller）：微控制器的核心功能是控制電壓源逆變器（VSI），將電池接收的電能轉換為所需的電能形式。它接收駕駛員的油門信號作為主要控制輸入，通過調整脈寬調制（PWM）脈沖的占空比來控制速度和扭矩。微控制器中實施的場向量控制（FOC）確保了電機控制的高效性和快速性。

電壓源逆變器（VSI）：VSI負責將直流電轉換為交流電，以驅動電機。通常使用六個MOSFET實現VSI，有時為了增加電流容量，也會使用MOSFET的并聯組合。

相電流感應（Phase Current Sensing）：使用基于霍爾效應的電流傳感器來感應電機的相電流，確保精確控制。通常使用兩個電流傳感器感應兩個相電流，第三個相電流則由這兩個派生得出。

電源供應（Power Supply）：MCU內置傳感器需要適當?shù)碾娫垂?yīng)。此外，微控制器、電機溫度傳感器和位置反饋傳感器也需要不同級別的電源供應。電源供應部分將固定直流電壓轉換為所需的不同級別電壓。

柵極驅動器（Gate Driver）：柵極驅動器電路用于放大微控制器產生的PWM脈沖的電壓水平，確保信號的有效傳遞。

CAN收發器（CAN Transceiver）：CAN收發器用于驅動和檢測通過CAN總線傳輸?shù)臄?shù)據。它將控制器使用的單端邏輯轉換為在CAN總線上傳輸?shù)牟罘中盘?hào)。

位置反饋傳感器：這些傳感器提供電機轉子的位置信息，對于實現精確的矢量控制至關重要。通常使用編碼器或旋變傳感器來提供這些反饋信號。

溫度傳感器：溫度傳感器用于監測電機和控制器的溫度，以確保系統的安全運行，防止過熱。

這些模塊的協同工作確保了電機控制器能夠高效、精確地控制電機，同時確保系統的穩定性和安全性。
